深圳市科技遠揚科技有限公司專注供應歐美自動化產品備件，我們的產品100%正品,價格優惠，貨期短,以下是我們?yōu)槟榻B的美國TEKTRONIX高速數字化儀5系列產品描述，歡迎來電咨詢！
1、什么是美國TEKTRONIX高速數字化儀？
高速數字化儀具有多種現代名稱，如緊湊型數字化儀、緊湊型波器、PXI、AXI或多通道數據采集系統；所有這些均是基于替代外形（通常是緊湊型）的不同采集系統術語。它們由通過模數轉換器(ADC)捕獲類似示波器的電波形組成，這些電波形存儲在快速DDR存儲器中，通過CPU或FGPA上的局部測量系統或用戶界面進行處理以進行最終分析。在需要高通道密度的應用中，5系列MSO緊湊型混合信號示波器樹立全新性能標準。這款高速數字示波器采用12位模數轉換器，在緊湊的封裝中提供8個輸入通道（加上AUX Trig），僅3.5英寸高(2U)。
2、美國TEKTRONIX高速數字化儀5系列特征
（1）無需添加機架，進行更多的測試
利用傳統示波器的現有機架空間可將通道數增加6倍。5系列緊湊型混合信號示波器在僅僅2U空間，能提供8條通道加一個輔助觸發輸入通道（每條通道的成本較低）。每條FlexChannel™輸入通道均可作為1條模擬通道或8條數字通道。
（2）高保真度捕獲與優質數據
憑借1 GHz模擬帶寬、所有通道高達6.25 GS/s的采樣率和125 M記錄長度，5系列緊湊型混合信號示波器具有捕獲準確波形數據且保持最佳信號完整度的性能。
（3）在使用12位垂直分辨率和1 GHz的7.6位ENOB可以了解更多信號細節
12位模數轉換器(ADC)的垂直分辨率是傳統8位ADC的16倍。對于疊加在大信號上的微小信號，也能測量到信號的細節。
（4）同步多個高速數字化儀
將兩個遠程數字化儀轉變成一臺虛擬儀器。發現、搜索和分析比以往任何時候都多的通道。
①同時查看所有通道
②重新排列或分組通道
③無限的自動測量
④輕松以太網接入
（5）遠程控制和自動化
美國TEKTRONIX高速數字化儀測試自動化提高了測試速度，減少了出錯率，并確保所有設備均符合統一的質量標準。緊湊型示波器能夠高效地執行自動化程序，而不占用過多的機架空間。結合恰當的資源、工具和教程，他們現在比以往任何時候都更容易生成快速且一致的結果。通過示例代碼、Python儀器驅動程序或用戶友好的PC應用程序，快速入門。
特點：
①行業標準SCPI接口
②編程支持Python、MATLAB、LabView、IVI-C、IVI-COM、VISA、Sockets等
③eScope基于瀏覽器的控制
④探索測試自動化資源，包括他們免費的Python驅動程序包
3、美國TEKTRONIX高速數字化儀5系列功能
美國TEKTRONIX高速數字化儀5系列MSO緊湊型基于5系列MSO臺式平臺。臺式5系列MSO采用創(chuàng )新的捏拉-滑動-縮放觸摸屏用戶界面、超大的高清顯示器以及4個、6個或8個FlexChannel®輸入或八個數字邏輯輸入（使用TLP058邏輯探時頭），各FlexChannel輸入供您測量單個coodyak模擬通道波形，顯示模擬輸入的頻譜視圖與同時顯示模擬和頻譜視圖（各域有單獨采集控件）。5系列MSO可以隨時迎接當今及未來最棘手的挑戰。它為性能、分析和整體用戶體驗設立了新的標準。與臺式5系列MSO一樣，緊湊型儀器提供了多個FlexChannel輸入、一個選配的任意波形/函數發生器輸出、一臺內置數字電壓表和觸發頻率計數器。此外，如果您插入外部觸控監視器，您可以像臺式5系列MSO一樣獲得顛覆式的手勢滑動縮放用戶體驗。

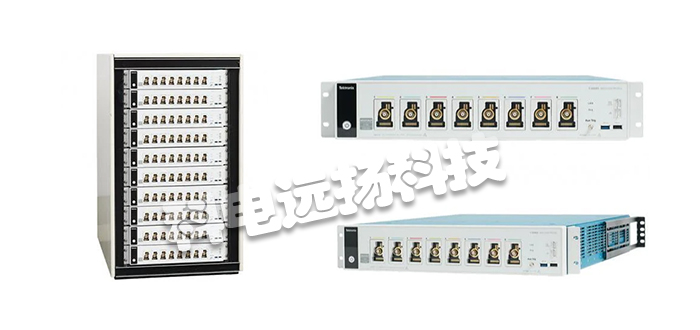

4、美國TEKTRONIX高速數字化儀5系列緊湊型高密度封裝，節省空間
美國TEKTRONIX高速數字化儀5系列MSO緊湊型在節省空間的2U高的封裝中，提供了8個FlexChannel輸入外加一個輔助觸發輸入，以放入19英寸寬的機架中。儀器有側面通風孔，因此儀器可以裝在機架中，彼此疊加，從而省出更多空間。5系列MSO緊湊型標配機架安裝托架，開箱后就可以裝到機架中。
5、美國TEKTRONIX高速數字化儀5系列規格
| MSO58LP、MSO58LPGSA | |
|---|---|
| FlexChannel 輸入通道 | 8 |
| 最大模擬通道數 | 8 |
| 最大數字通道數（帶可選邏輯探頭） | 64 |
| 帶寬（計算的上升時間） | 1 GHz (400 ps) |
| DC 增益精度 |
50 Ω：±1.0%，(±2.0% @ ≤ 1 mV/div)，±0.5% 的滿刻度，（±1.0% 的滿刻度 @ 1 mV/Div 和 500 μV/Div 設置） 1 MΩ：±1.0%，(±2.0% @ ≤ 1 mV/div)，±0.5% 的滿刻度，（±1.0% 的滿刻度 @ 1 mV/Div 和 500 μV/Div 設置） |
| ADC 分辨率 | 12 位 |
| 垂直分辨率 |
8 位 @ 6.25 GS/s 12 位 @ 3.125 GS/s 13 位 @ 1.25 GS/s（高分辨率） 14 位 @ 625 MS/s（高分辨率） 15 位 @ 312.5 MS/s（高分辨率） 16 位 @ ≤125 MS/s（高分辨率） |
| 采樣率 | 在所有模擬/數字通道上 6.25 GS/s（160ps 分辨率） |
| 記錄長度 | 所有模擬/數字通道上高達 500 M 樣點 |
| 波形捕獲速率 | >500,000 wfms/s |
| 任意波形/函數發生器（可選） | 13 種預先定義的波形類型，高達 50 MHz 輸出 |
| DVM | 4 位 DVM（產品注冊后免費） |
| 觸發頻率計數器 | 8 位頻率計數器 |
6、美國TEKTRONIX高速數字化儀5系列選配分析
①高級抖動和眼圖分析
②用戶定義的過濾
③高級頻譜視圖
④RF與時間光跡、觸發、光譜圖和IQ捕獲
⑤數字電源管理
⑥模板/極限測試
⑦逆變器、電機和驅動器
⑧高級功率測量和分析
