SPINNER集團75年來一直以其射頻技術產品樹立標準，從而引領信息時代煥發出更大的活力。他們用一句話概括了他們的主張：全球高頻性能。SPINNER集團總部位于德國慕尼黑，在德國、匈牙利和中國設有生產工廠，在全球擁有900多名員工。他們的子公司和代表遍布40多個國家，為他們的客戶提供國際支持網絡(luò )。以下就是我們深圳市科電遠揚科技有限公司為您提供的德國SPINNER連接器2.2-5系列等信息。我們一直致力于將產品質量和服務做到最好，給顧客您提供最新最準確的產品信息等。歡迎您隨時咨詢我們。
?
SPINNER連接器設定了標準。幾十年來，它們已在移動電話、廣播、測量系統和雷達等廣泛的行業和技術中成功使用。他們廣泛的產品組合包括從用于波紋管泡沫或空氣絕緣電纜的同軸連接器系統到橢圓波導的一切。

連接器系統的小型化趨勢仍在繼續。更高的頻率和更緊湊的設備需要更小的連接器。而2.2-5和NEX10®的上市推出了兩款能夠精確應對這些挑戰的系統。
2.2-5連接器系統也集成在SPINNER Cluster Connector中。該技術可在單個容器型單元中容納多種連接器類型，包括RF、DC、AISG和光纖。它可以實現更緊湊的外殼，最大限度地降低相關風險并加快安裝速度。

在設計新型連接器時，他們努力確保卓越的技術性能、極高的易用性和較長的使用壽命。他們的目標是支持創(chuàng )建高質量的傳輸網絡(luò )，從而持久降低客戶的運營成本。
小型化是移動通信不可阻擋的趨勢，小型基站、MIMO和DAS等應用已經需要更小且技術精湛的連接器。新的2.2-5連接器系統正是針對此類應用而構思和設計的。它非常適合與天線和遠程無線電單元一起使用。

2.2-5是基于4.3-10的設計，但尺寸僅為4.3-10的一半。幾年前4.3-10出現時，它是第一個專門為移動通信開發的連接器系統。它堅固耐用，具有出色的電氣性能，并迅速發展成為市場的新標準。
現在，這種久經考驗的設計已被提升到新的水平，創(chuàng )建了2.2-5連接器系統，這是4.3-10的第一個小型化版本，該系統已成功用于Kathrein制造的天線系列。

2.2-5的優點一覽：
①與4.3-10相比節省空間53%
②堅固可靠
③-166 dBc時極低的無源互調(PIM)
④電氣特性不受緊固扭矩的影響

SPINNER連接器2.2-5于2017年提交給DKE（德國電氣工程、電子和IT標準組織），由IEC進行標準化。
SPINNER將為Seriflex 086、141和250編織電纜以及SF1/4"、SF3/8"和SF1/2"波紋銅管電纜提供2.2-5連接器系統。

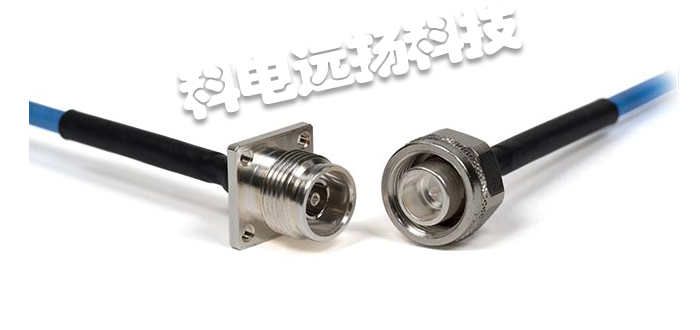

德國SPINNER連接器2.2-5系列技術數據
①工作頻率：6GHz
②截止頻率：26GHz
③無源互調(IM3)2 x 20 W：典型值。≤-166分貝
④額定功率：210瓦1 GHz；150瓦2 GHz
⑤外導體接觸式：襯套
⑥耦合機構：螺絲、手擰
⑦擰緊扭矩：3 Nm（螺絲版本）
⑧法蘭尺寸：11/16英寸，17.4毫米

移動通信的天線和基站不斷縮小，新的傳輸技術不斷出現。由于這些趨勢，已經需要許多不同類型的連接，包括同軸、光纖、DC、AISG等。為了幫助控制這一切，SPINNER開發了一種將連接器捆綁在陣列中的新概念：SPINNER Cluster Connector，它接受幾乎任何類型的連接，以便于在同一天線上使用廣泛不同的技術。

德國SPINNER連接器2.2-5系列是第一個具有彈簧加載觸點的連接器，即使在較低的擰緊扭矩下也能確保出色的性能。集群連接器具有塑料外殼，因為他們從經驗中知道金屬觸點更容易受到互調的影響。此外，塑料外殼可防止各種腐蝕，從而完全消除單個連接器或整個集群被卡住的風險。
集群對面的塑料板可以一對一地集成在天線底座中。這意味著之后只需安裝電子觸點即可。因此，天線制造商可以集成外殼，而無需任何額外成本。這種方法還提高了天線底座的穩定性。不需要很大的孔徑來容納整個星團——九個小孔就足夠了。

快速安裝
對于SPINNER連接器傳統系統，需要單獨安裝九個跳線，這需要近兩分鐘的時間。SPINNER Cluster Connector在幾秒鐘內即可插入并鎖定，將所需的安裝時間縮短至少90%！
此外，它在插入力和連接數量之間實現了出色的折衷?？梢砸淮伟惭b九個跳線，無需使用多根電纜。

降低基礎設施風險
集群連接器的工作方式就像一個容器，并不斷發展以擁抱新技術。目前規劃了以下接口：2.2-5、1.5-3.5、NEX10作為RF接口、DC、AISG和光纖。
展望未來，實際上可以將任意數量的附加接口添加到集群連接器中。它們只需具有適當的尺寸并滿足某些最低機械要求。這意味著您可以靈活選擇連接數量以及要包含的技術。集群連接器的神奇之處在于它可以容納大量不同的技術。

可靠的裝配
如今，支持多達七個不同頻段并擁有相應數量的基站的天線安裝已經很常見。從那里，有時多達60根電纜可以連接到三個天線。這些數字大大增加了連接器錯誤連接的風險。集群連接器捆綁連接以消除現場混亂的危險。安裝人員只需插入整個集群，其中所有連接器都已正確對齊。
